Подробная информация о продукте:
|
| имя: | Переключатель потока жидкости | Индивидуальные: | ОЕМ |
|---|---|---|---|
| Выход: | SPDT 15(8А) 24/250В переменного тока | Жидкие приложения: | Горячая, охлажденная, колодезная, бассейновая и морская вода, рассол или этиленгликоль |
| Температура жидкости: | -20℃~120℃ | Допустимая температура окружающей среды: | -40℃~85℃ |
| Корпус: | Огнестойкий АБС или ПК | ||
| Выделить: | Клапан соленоида KSV-01 HFC электрический,электрический клапан соленоида 220V,Клапан соленоида воды HCFC 220v |
||

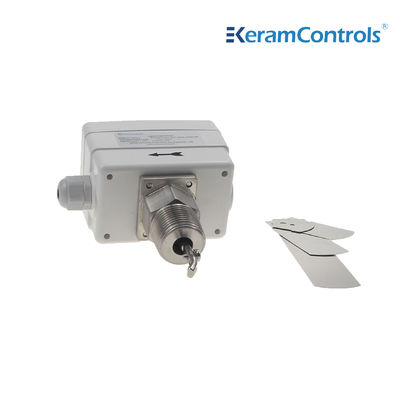

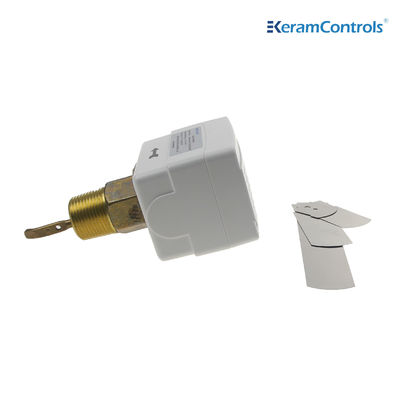

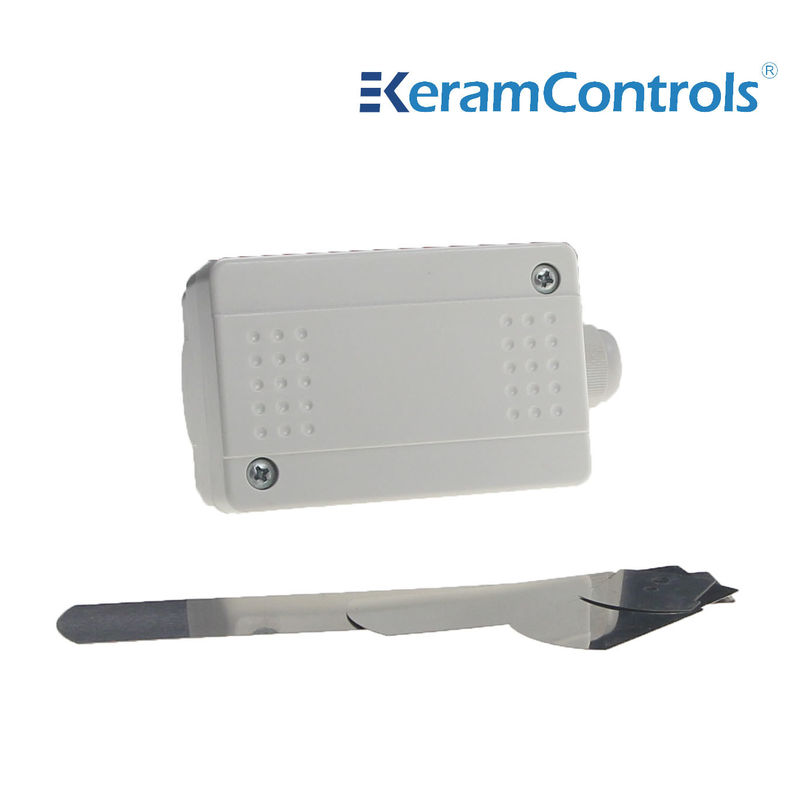

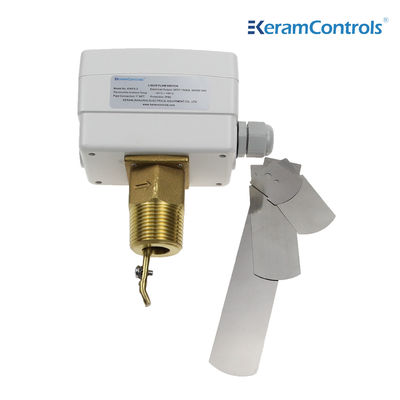

KWFS — это реле протока с классом защиты IP65, которое можно использовать в агрессивных средах, а его контакт со средой выполнен из латуни, что позволяет увеличить срок службы оборудования.
Контролируйте и контролируйте расход жидкости в котлах, насосах и т. д. оборудования для отопления, охлаждения и кондиционирования воздуха.
Функции
● Контроль расхода воды и обычных сред
● Обновленный микропереключатель SPDT обеспечивает надежную работу переключателя.
● 15 (8A) 250 В переменного тока номинал переключателя
● IP65, корпус класса I
● Регулируемая уставка
● Лопасть из нержавеющей стали
● латунный материал
● Макс.температура жидкости 120℃
● Максимальное рабочее давление 13,5 бар.
| Тип операции | Вкл/выкл, одноступенчатый, микропереключатель |
| Выход | SPDT 15(8А) 24/250В переменного тока |
| Расход | См. таблицу расхода |
| Регулировка настройки расхода | Внутренний винт |
| Чувствительный элемент | Весло |
| Жидкие приложения | Горячая, охлажденная, колодезная, бассейновая и морская вода, рассол или этиленгликоль |
| Материал деталей, контактирующих с жидкостью | Латунь |
| Материал весла | Нержавеющая сталь |
| Температура жидкости | -20℃~120℃ |
| Допустимая температура окружающей среды | -40℃~85℃ |
| Допустимая влажность окружающей среды | 10…90 % относительной влажности, без конденсации |
| Кабельный ввод | Фитинг M18 |
| Корпус | Огнестойкий АБС или ПК |
| Защита | IP65 |
| Цвет | Белый |
| Масса | 1,0 кг |
Типы моделей
| Модель | Связь |
| КВФС-1 | 1/2" -14 NPT |
| КВФС-2 | 3/4" -14 NPT |
| КВФС-3 | 1" - 11½ NPT |
| Размер линейной трубы (дюймы) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Мин.поток | Увеличение расхода ①&②Подключено |
4.2 (1,0) |
5,8 (1.3) |
7,5 (1.7) |
13,7 (3.1) |
17,6 (4,0) |
27,5 (6.2) |
64..7 (14.7) |
35,2 (8,0) |
12,5 (28,4) |
57.01 (12.9) |
90,0 (43.1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Уменьшение расхода ①&③Подключено |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1.1) |
13,7 (2.2) |
11,9 (2.7) |
19 (4.3) |
50,1 (11.4) |
26,9 (6.1) |
101.1 (22,9) |
41,0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72,6) |
170,0 (3806) |
|
| Макс.поток | Увеличение расхода ①&②Подключено |
9.2 (2.1) |
13.3 (3,0) |
17,6 (4,0) |
26,9 (6.1) |
30,8 (7,0) |
50,2 (11.4) |
127,6 (29,0) |
81,0 (18.4) |
245,0 (55,6) |
118,0 (18.4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Уменьшение расхода ①&③Подключено |
8.1 (1.9) |
12,5 (2.8) |
16,3 (3.7) |
25.1 (5.7) |
28,6 (6.5) |
471 (10.7) |
122,0 (27,7) |
76,2 (17.3) |
234,7 (53,3) |
111,0 (25.2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Примечание:
①Для расхода с суффиксом "Z" необходимо установить 6-дюймовую лопасть.
②Единица расхода в приведенной выше таблице – галлоны в минуту (м/ч).
Реле потока может быть установлено в любом месте вдали от колен или дросселей, со стрелкой, указывающей направление потока.Если труба расположена вертикально, перекалибруйте диапазон, чтобы сбалансировать вес лопасти.Если устройство установлено вниз, позаботьтесь о шлаках и установите его в прямой трубе, удаленной от фильтров, клапанов и т. д., длиной не менее чем в 5 раз превышающей диаметр трубы до и после установки.
Примечание:
Реле расхода откалибровано на заводе на минимальную чувствительность. Чтобы увеличить уставку клапана, поверните регулировочный винт по часовой стрелке. Отсечной клапан должен быть ≥минимального расхода, необходимого для обеспечения защиты установки.
| Установить весло | |
| Трубка | НЕТ. |
| 1 дюйм | 1 |
| 11/4" | 1 |
| 11/2 дюйма | 1 |
| 2" | 1,2 |
| 21/2 дюйма | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 дюймов | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 дюймов | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 дюймов | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 вопрос: какое время доставки?
О: в зависимости от спецификации и количества вашего заказа, как правило, 4
дней для обычных стандартных продуктов в пределах 10 шт.
2 В: вы производитель или торговая компания?
О: мы являемся производителем с многолетним опытом. У нас есть
собственная фабрика. Добро пожаловать на нашу фабрику.
3 В: Можем ли мы использовать наш логотип на продуктах?
О: Да. Мы можем предоставить услуги OEM.
4 Q: Есть ли у вас продукты с сертификатом ex-proof?
О: Да, мы можем предложить сертификаты искробезопасности и пожаробезопасности.
5 В: Какова гарантия вашей продукции?
A: Нормальный 12 месяцев.
6 Q: Какие транспортные средства?
О: Экспресс-доставка, например TNT, Fedex, DHL, UPS или логистика по индикатору.
