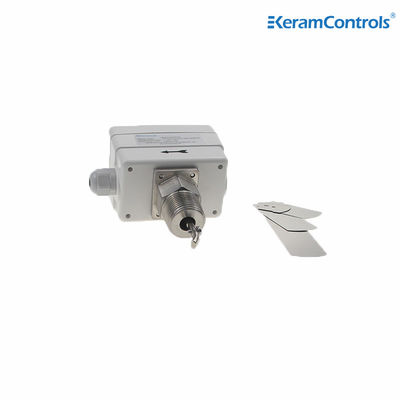

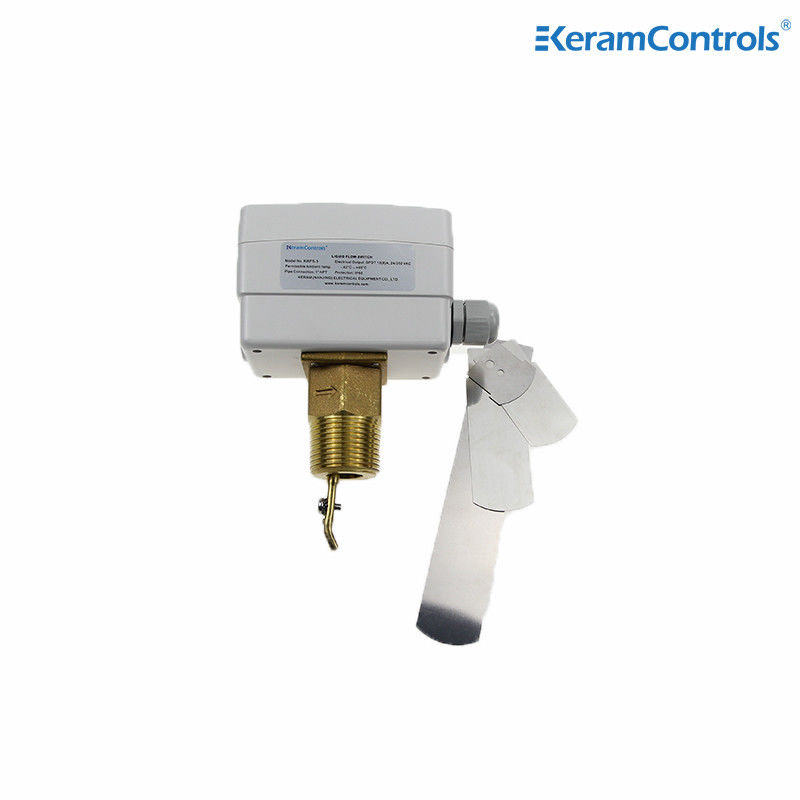

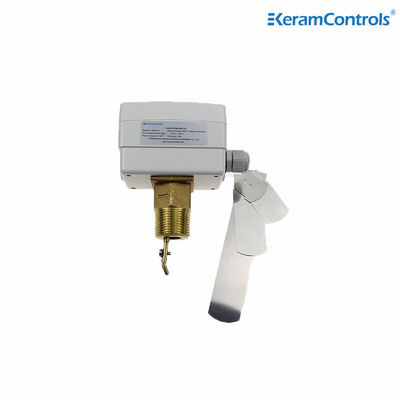

Датчик потока насоса для управления потоком воды

Описание

переключатель потока воды KWFS - это переключатель потока, изготовленный из корпуса из композитного материала, с уровнем защиты IP65, который может отвечать относительно суровым условиям эксплуатации,обеспечивая при этом его стабильность во время работы и увеличивая срок службы, тем самым снижая затраты на пользование клиентом.

Принцип работы заключается в том, что переключатель потока целевого типа (баффловый тип) используется для обнаружения одностороннего или двустороннего потока воздуха, масла и воды.Когда жидкость течет через трубуПри регулировке регулирующего болта однопольный двойной микропереводчик работает при установленной скорости потока и выводит сигнал переключения.Сдвиг баффла подталкивает магнитный модуль вверхИспользуется для обнаружения однонаправленного потока воздуха и воды, и в воде не должно быть запутанных мусора.Когда жидкость течет через трубу в указанном направленииНаправляя регулирующий болт, однопольный двойной микросвиток работает при установленной скорости потока и выводит сигнал переключения.Большой диапазон потока и удобная регулировка широко используются для измерения воды, газ, нефть и другие средства массовой информации.

Применение

Контроль и мониторинг потока жидкости в котлах, насосах и т.д., оборудовании для отопления, охлаждения и кондиционирования воздуха.

Особенности

● Управление потоком воды и обычных материалов
● Обновленный микроключ SPDT обеспечивает надежную функцию переключателя
●15 ((8A) 250VAC номинальный переключатель
● IP65, корпус класса I
● Регулируемая точка настройки
● Рыбалка из нержавеющей стали
● Медный материал
● Максимальная температура жидкости 120°С
● Максимальное рабочее давление 20 Ba

Спецификации

Типы моделей

Таблица скорости потока жидкости


Примечание:
1Для потоков с суффиксом "Z" необходимо установить 6-дюймовую веслу.
2Единицей скорости потока в приведенной выше таблице является GPM (м/ч)


Электрическая проводка

Установка

Если труба вертикальна, перекалибрируйте диапазон, чтобы сбалансировать вес весла.Если устройство установлено вниз, обратите внимание на шлаки и нанесите их в прямую трубу, удаленную от фильтров, клапанов и т.д., длиной не менее 5 раз превышающей диаметр трубы вверх по течению и вниз по течению.


Примечание:
Выключатель расхода калиброван на фабрике на минимальной чувствительности. Чтобы увеличить клапан настройки, поверните настройка винт в сторону часовой стрелки.Вырезательный клапан должен быть ≥ минимальный поток, необходимый для обеспечения защиты установки..


Размеры (мм)

Рыбалки
