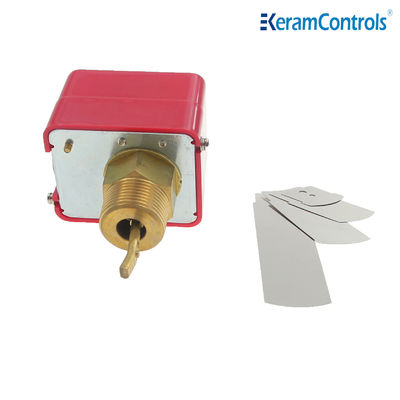

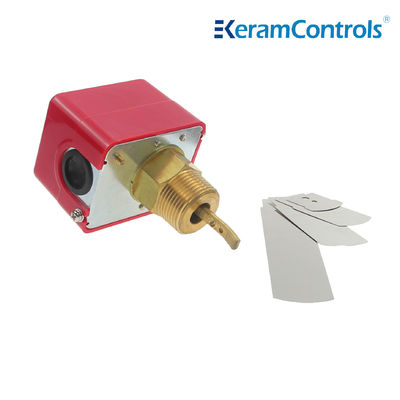

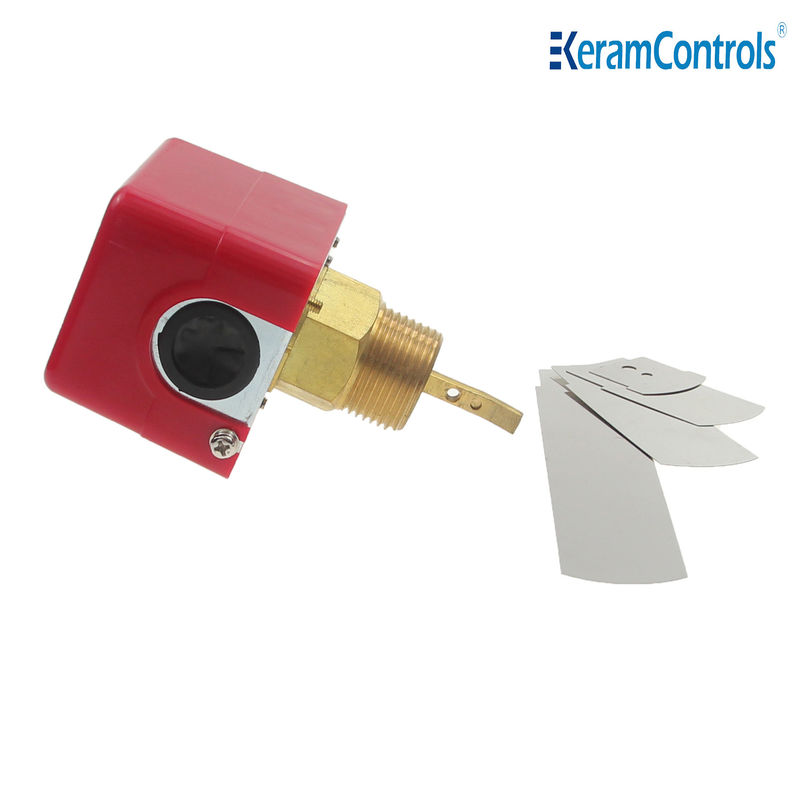

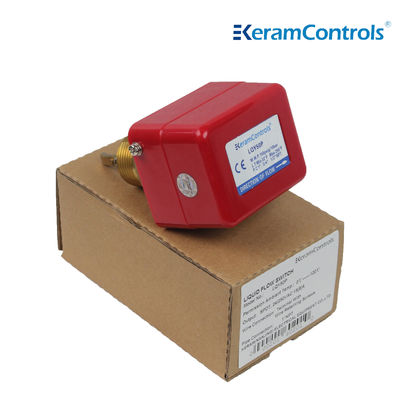

Красные переключатели потока жидкости для тепловых насосов системы охлаждения
| Тип операции: | Вкл/Выкл, одноступенчатый, микропереключатель | Регулировка настройки расхода: | Внутренний винт |
|---|---|---|---|
| Чувствительный элемент: | Весло | Материал весла: | Нержавеющая сталь |
| Допустимая влажность окружающей среды: | RH 10… 90%, не-конденсируя | Жидкие приложения: | Горячая, охлажденная, колодезная, бассейновая и морская вода, рассол или этиленгликоль. |
| Температура жидкости: | -10°C~120°C | Допустимая температура окружающей среды: | -20℃~85℃ |
| Выделить |
Красные переключатели потока жидкости,Выключатели потока жидкости из нержавеющей стали,переключатель потока теплового насоса системы охлаждения |
||
Описание
Выключатели потока жидкости представляют собой однопольные, двойные (SPDT) выключатели потока, которые используются в жидких линиях, перевозящих воду, этиленгликоль или другие жидкости, не классифицированные как опасные.Они могут быть проводятся для питания одного устройства и деэнергизировать другое устройство питается от того же источника, когда поток жидкости либо превышает или падает ниже установленной скорости потока.
Особенность
- Переключатель потока жидкости серии LQY используется для мониторинга изменения потока
- Обновленный микровыключатель SPDT обеспечивает надежную функцию переключателя
- Максимальная температура среднего 120°C
- Давление жидкости до 1 МПа
- 3 лопатки из нержавеющей стали для трубопроводов диаметром 25-75 мм
- 6 дополнительных лопастей для 100-150 мм труб
- Тип защиты IP54
- Различные подключения доступны по запросу
- Максимальное рабочее давление 13,5 Bar
- Электрическая нагрузка AC250V 10A
- Одобрение СЕ
Технические данные
| Тип операции | Включаю/выключаю, одноступенчатый, микровыключатель |
| Выпуск | SPDT 15 ((8A) 24/250VAC |
| Коэффициенты потоков | См. таблицу расхода |
| Корректировка настройки скорости потока | Внутренний винт |
| Сенсорный элемент | Падаль |
| Жидкостные приложения | Горячая, охлажденная, скважина, бассейн и морская вода,соленая вода или этиленгликоль |
| Материалы деталей, контактирующих с жидкостью | Медь |
| Материал для гребли | Нержавеющая сталь |
| Температура жидкости | -10°C~120°C |
| Допустимая температура окружающей среды | -20°C~85°C |
| Допустимая влажность окружающей среды | 10...90% RH, неконденсирующийся |
| Ввод кабеля | Приспособление M18 |
| Жилье | Огнестойкость ABS или PC |
| Защита | IP54 |
| Цвет | Белый |
| Вес | 10,0 кг |
Размеры (мм)
Структура
Таблица скорости потока жидкости
| Размер трубы | 1 | 1 1⁄4. | 1 / 2 | 2 | Два с половиной. | 3 | 4 | 5 | 6 | 8 | |
| Минимальный поток | Увеличение потока R до Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| Уменьшение потока R в B закрывается | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| Максимальный поток | Увеличение потока R до Y закрывается | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| Снижение потока R до B закрывается | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
Установка
Направление стрелки на цилиндре должно соответствовать потоку трубы;
Выключатель потока воды должен быть установлен в горизонтальном трубопроводе, он должен быть установлен в вертикальном направлении;
Выключатель потока в использовании абсолютно не разрешается течь обратно, чтобы избежать лезвие обратно в перелом.
Контактная функция
Обрезка весла
Примечание
С (*) листья для завода устанавливается;
с (△) для дополнительных лопастей (не установленных);
После того, как листья подстрижены для установки, верхняя часть стены не должна иметь никаких трений с стеной, а нижняя часть должна иметь разрыв 5-10 мм.
Спецификация модели
| Модель | Соединение | Примечания |
| LQY50P | 1-11 1/2NPT | Пластиковый корпус |
| LQY50P-1 | 1-11 1/2NPT | |
| LQY50P-2 | 1/2 ∼ 14 НПТ | |
| LQY50P-3 | 3/4-14НПТ |
Частые вопросы
1 Вопрос: Каково время доставки?
A: В зависимости от спецификации и количества вашего заказа, обычно 4
В течение 10 дней для обычных стандартных продуктов.
2 Вопрос: Вы производитель или торговая компания?
A: Мы являемся производителем с многолетним опытом.
Собственная фабрика. Добро пожаловать на нашу фабрику.
3 Q: Мы можем использовать наш логотип на продуктах?
О: Да. Мы можем предоставить услуги OEM.
4 Вопрос: У вас есть продукты с сертификатом экс-доказательства?
О: Да, мы можем предложить сертификаты внутренней безопасности и огнестойкости.
5 Вопрос: Какова гарантия на ваши продукты?
О: Обычно это 12 месяцев.
6 Вопрос: Какое средство транспорта?
Ответ: экспресс, такой как TNT,Fedex,DHL,UPS или логистика по показателю.
