Дифференциальный переключатель давления KCL
| Модель: | Kcl | Максимальное рабочее давление: | 20 бар |
|---|---|---|---|
| Кабельный ввод: | Нить PG 9 (женщина в корпусе) | Жизнь: | >106 циклов переключения |
| Контакт: | Микровыключатель SPDT с номинальной мощностью 5A при 250В переменного тока | Рабочая температура: | от 10 до 85°C |
| Защита: | IP54 | ||
| Выделить |
IP54 Дифференциальные переключатели давления,Дифференциальные переключатели давления 20 бар,Мониторинг насос dp переключатель в hvac |
||

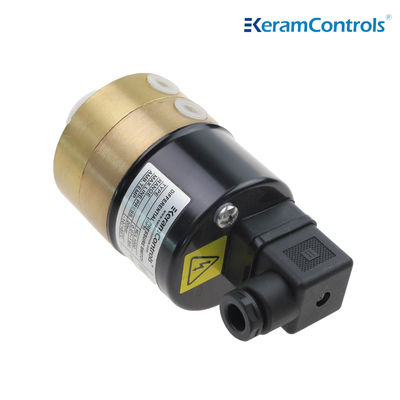

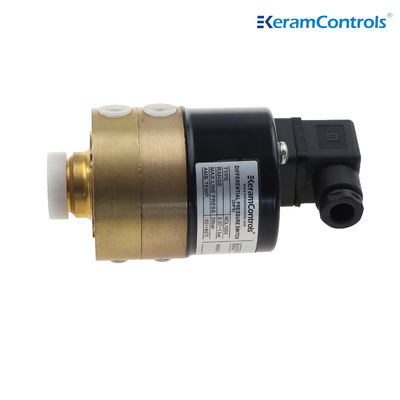

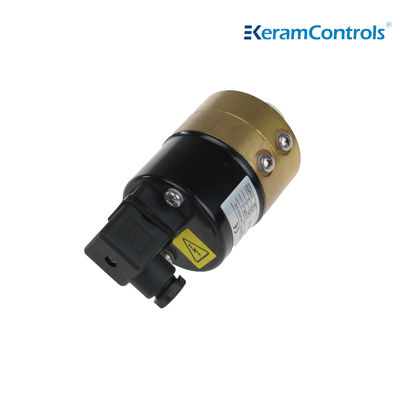

Серия KCL Черные стальные реле перепада давления для контроля насосов, потока котлов и состояния фильтров
Описание
Реле перепада давления используется для контроля разницы давлений нейтральных и слабоагрессивных жидкостей и газов. Оно применяется для контроля состояния насоса, котла, потока и состояния фильтра. Оно посылает сигнал, когда поток или давление падает или поднимается до аварийного состояния. Специальная конструкция облегчает установку и регулировку точки переключения.
Характеристика
- Высокий запас по давлению до 20 бар
- Регулируемый монтажный кронштейн
- Точка переключения легко регулируется регулировочным винтом
- Степень защиты корпуса IP54
- Сертификация CE
Установка
- Убедитесь, что максимальное давление реле перепада давления выше, чем прикладываемое давление
- P1 - сторона высокого давления, а P2 - сторона низкого давления, их нельзя устанавливать наоборот
- Убедитесь, что электропитание отключено перед снятием крышки
- Убедитесь, что реле перепада давления имеет правильный номинал
- Убедитесь, что клеммы правильно подключены, а реле перепада давления правильно заземлено
- Убедитесь, что температура окружающей среды и технологического процесса, воздействующая на реле перепада давления, находится в пределах от -10 до 85 °C
- Убедитесь, что реле перепада давления установлено в месте без вибрации
- Для контроля давления жидкости реле перепада давления должно быть установлено горизонтально, чтобы избежать влияния гравитации на точность измерения
- Убедитесь, что в датчик не попадают осадки
- Убедитесь, что между точками измерения нет клапанов
- Регулировка точки переключения с помощью отвертки через регулировочный винт
- Протестируйте всю систему
Размеры (мм)
|
№ Тип |
KCL250 KCL1000 |
KCL4000 |
| A | φ29.0 | φ40.5 |
| B | 18.5 | 31.5 |
| C | 378 | 43.0 |
| D | 76.0 | 81.0 |
| E | 18.8 | 21.5 |
| F | 133.5 | 139.0 |
Технические характеристики (мм)
| Тип | Диапазон давления | Гистерезис |
| KCL250 | от 40 до 250 мбар | 25 мбар |
| KCL1000 | от 0.07 до 1 бар | 50 мбар |
| KCL4000 | от 0.2 до 4 бар | 100 мбар |
| Максимальное рабочее давление | 20 бар | |
| Кабельный ввод | Резьба PG 9 (внутренняя в корпусе) | |
| Контакт | Микропереключатель SPDT с номиналом 5А при 250В переменного тока | |
| Срок службы | >106циклов переключения | |
| Материалы | Корпус | Латунь |
| Крышка | Сталь с порошковым покрытием | |
| Диафрагма | EPDM | |
| Подключение к давлению |
G1/8"(DIN 259), 1/8" BSP внутренняя резьба (P1>P2) Корпус |
|
| Степень защиты корпуса | IP54 | |
| Рабочая температура | -10 до 85 °C | |
| Размеры (В*Д*Ш) | 133.5x675x67.5мм, 139x675x67.5мм | |
| Вес | 1100г, 1320г | |
FAQ
1 В: Каково время доставки?
О: В зависимости от спецификации и количества вашего заказа, как правило, 4
дня для обычных стандартных продуктов до 10 шт.
2 В: Вы производитель или торговая компания?
О: Мы производитель с многолетним опытом. У нас есть
собственный завод. Добро пожаловать на наш завод.
3 В: Можем ли мы использовать наш логотип на продукции?
О: Да. Мы можем предоставить услугу OEM.
4 В: Есть ли у вас продукция с взрывозащищенным сертификатом?
О: Да, мы можем предложить сертификаты искробезопасности и взрывозащиты.
5 В: Какова гарантия на вашу продукцию?
О: Обычно 12 месяцев.
