Реле потока жидкости
| Тип деятельности: | Включено-выключено, одно-этап, микро- переключатель | Выход: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Расходы потока: | См. таблицу расхода потока | ||
| Выделить |
Жидкостные выключатели потока 250VAC,Выключатели потока HVAC жидкостные,Выключатели потока одиночного этапа жидкостные |
||

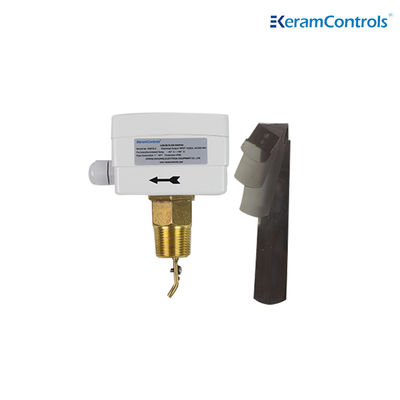

Выключатели потока жидкости 24/250VAC для HVAC
Описание

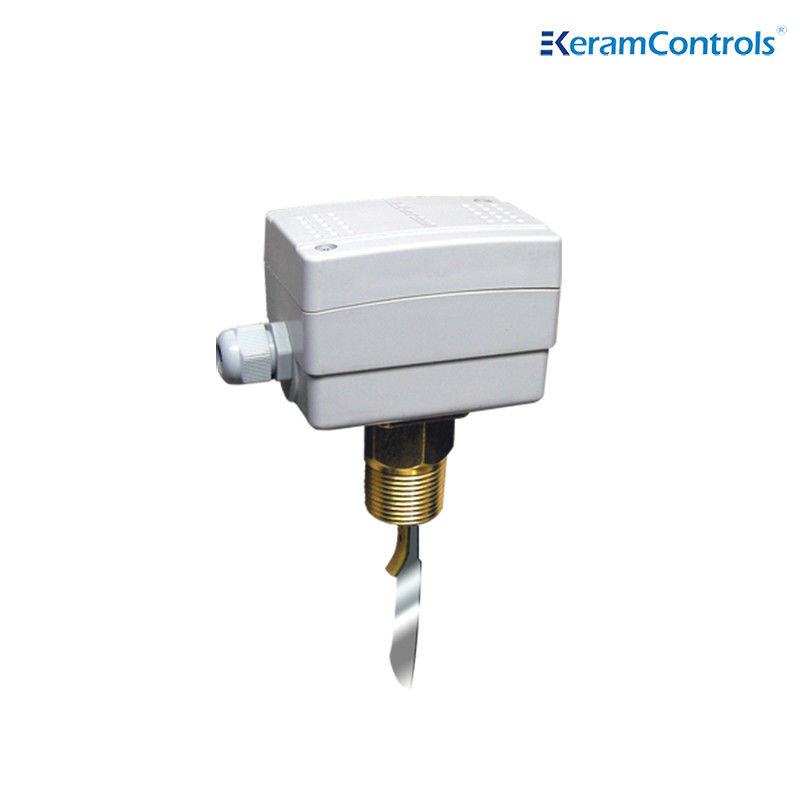

Выключатель потока жидкости серии KWFS использует латунный интерфейс и весло из нержавеющей стали, чтобы он мог адаптироваться к суровой рабочей среде и эффективно защищать свои внутренние компоненты.
Применение
Контроль и мониторинг потока жидкости в котлах, насосах и т.д., оборудовании для отопления, охлаждения и кондиционирования воздуха.
Особенности
● Управление потоком воды и обычных материалов
● Обновленный микроключ SPDT обеспечивает надежную функцию переключателя
●15 ((8A) 250VAC номинальный переключатель
● IP65, корпус класса I
● Регулируемая точка настройки
● Рыбалка из нержавеющей стали
●Медный материал
● Максимальная температура жидкости 120°С
● Максимальное рабочее давление 20 Ba
Спецификации
| Тип операции | Включаю/выключаю, одноступенчатый, микровыключатель |
| Выпуск | SPDT 15 ((8A) 24/250VAC |
| Коэффициенты потоков | См. таблицу расхода |
| Корректировка настройки скорости потока | Внутренний винт |
| Сенсорный элемент | Падаль |
| Жидкостные приложения | Горячая, охлажденная, скважина, бассейн и морская вода,соленая вода или этиленгликоль |
| Материалы деталей, контактирующих с жидкостью | Медь |
| Материал для гребли | Нержавеющая сталь |
| Температура жидкости | -20°C~120°C |
| Допустимая температура окружающей среды | -40°C~85°C |
| Допустимая влажность окружающей среды | 10...90% RH, неконденсирующийся |
| Ввод кабеля | Приспособление M18 |
| Жилье | Огнестойкость ABS или PC |
| Защита | IP65 |
| Цвет | Белый |
| Вес | 10,0 кг |
Типы моделей
| Модель | Соединение |
| KWFS-1 | 1/2" -14 НПТ |
| KWFS-2 | 3/4" -14 НПТ |
| KWFS-3 | " -111⁄2 НПТ |
Таблица скорости потока жидкости
| Размер трубы | 1 | 1 1⁄4. | 1 / 2 | 2 | Два с половиной. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Минимальный поток |
Увеличение потока |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
12.5 |
57.1 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Снижение потока |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Максимальный поток |
Увеличение потока |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Снижение потока |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Примечание:
1Для потоков с суффиксом "Z" необходимо установить 6-дюймовую веслу.
2Единицей скорости потока в приведенной выше таблице является GPM (м/ч)
Электрическая проводка
Установка
Если труба вертикальна, перекалибрируйте диапазон, чтобы сбалансировать вес весла.Если устройство установлено вниз, обратите внимание на шлаки и нанесите их в прямую трубу, удаленную от фильтров, клапанов и т.д., длиной не менее 5 раз превышающей диаметр трубы вверх по течению и вниз по течению.
Примечание:
Выключатель пропускания калиброван на фабрике на минимальной чувствительности. Чтобы увеличить клапан настройки, поверните настройка винт по часовой стрелке.Вырезательный клапан должен быть ≥ минимальный поток, необходимый для обеспечения защиты установки..
Размеры (мм)
Рыбалки
| Установка Paddle | |
| Проводка | Нет, нет, нет. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 дюйма | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 дюймов | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 дюймов | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 дюймов | 1,2,3 |
| 8"Z | 1,2,3,4 |
