Ключи однодавления серии Q
| Сертификат: | CE | Интерфейс давления: | Латунь |
|---|---|---|---|
| Микропереключатель: | SPDT | Защита жилья: | IP44 |
| Выделить |
Переключатель давления SPDT латунный регулируемый,Латунный регулируемый переключатель давления,Регулируемый переключатель давления воды IP44 |
||
- Что?

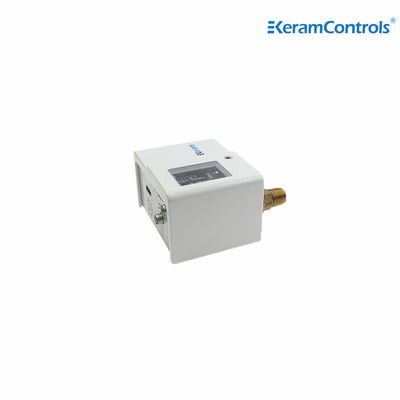

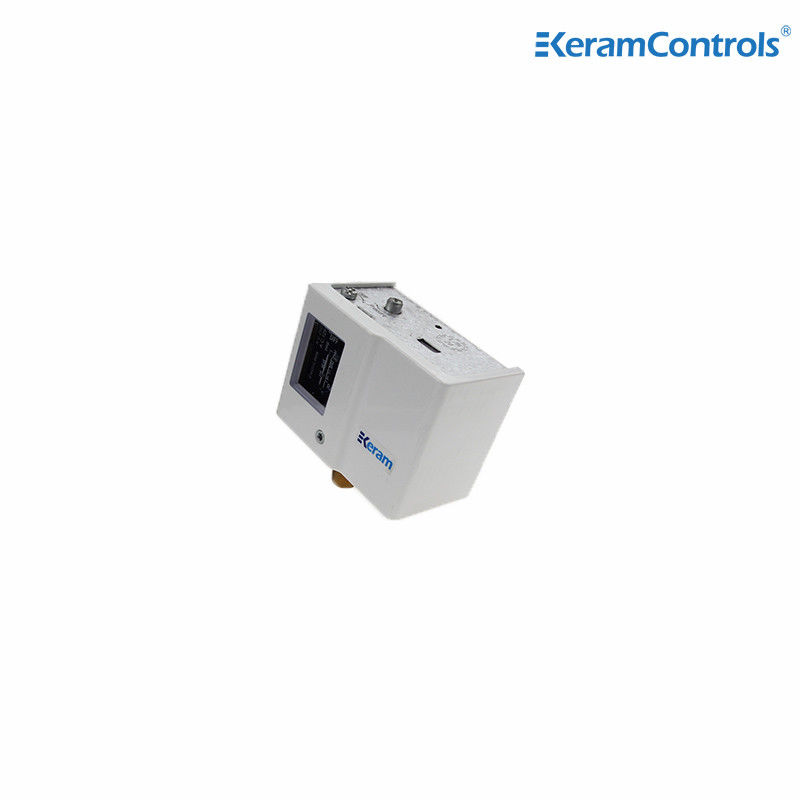

регулируемый переключатель давления для насоса для воды
Описание
Как работают переключатели давления?
Электро-механический переключатель давления работает путем наложения давления на диафрагму, колокол или поршень для осуществления движения.Движение может создавать электрический контакт в микросвитке, запуская тревогу или создавая действие.Electronic pressure switch generally uses a piezo-electric crystal; when deformed a piezo crystal emits an electric current. Электронный переключатель давления обычно использует пиезоэлектрический кристалл; когда деформированный пиезокристалл излучает электрический ток.
Как я выберу переключатель давления?
Выбор правильного переключателя будет зависеть от требований давления воздушного компрессирующего устройства, которое вы используете, а также от следующих соображений:
- Диапазон рабочего давления
- Сменная разница давления.
- Повторяемость
- Medium for example air, hydraulic or ?? allfluid
- Окружающая среда для эксплуатации, например ATEX requirement, temperature etc.
- Switching current. Например, золотые контакты позволяют более низкие токи.
- Выводы требуются
Особенность
- Q-серия однократные регулировщики давления могут использоваться не только в фторированном хладагенте, но и в воздухе и жидкости (допустимая температура жидкости -20 до 120 °C)
- Настройки регулируемого диапазона и дифференциала
- Обновленный микроключ SPDT обеспечивает надежную функцию переключателя
- Гибкий крепление поддержки подходит для различных детей применения
- Верхняя крышка необязательна (IP44)
- Различные подключения доступны по запросу
- Автоматическая и ручная версия сброса
- Материал метла - медь, а интерфейс давления - латунь.
- Несколько моделей, доступных в водонепроницаемом корпусе для морских применений или в взрывозащищенном корпусе для специальных применений
- Одобрение СЕ
Технические данные
| Модель | Диапазон (bar) | Дифференциал ((бар) | Фабричная установка ((bar) | Максимальное давление метла | |||
| Минуты | Макс | Минуты | Макс | Выключено | Включено | ||
| Q3 | -Нет.5 | 3 | 0.35 | 1.5 | 2 | 1 | 16.5 |
| Q6 | -Нет.5 | 6 | 0.6 | 4 | 3 | 2 | 16.5 |
| Q6M | -Нет.5 | 6 | ≤ 1 | 3 | Ручное сброс | 16.5 | |
| Q10 | 1 | 10 | 1 | 3 | 6 | 5 | 16.5 |
| Q16 | 5 | 16 | 1 | 4 | 10 | 8 | 33 |
| Q20 | 5 | 20 | 2 | 5 | 16 | 3 | 33 |
| Q30D | 5 | 30 | 3 | 10 | 20 | 15 | 33 |
| Q30 | 6 | 30 | 3-5 ((фиксированный) | 20 | 15-17 | 33 | |
| Q30M | 6 | 30 | ≤ 4 | 20 | Ручное сброс | 33 | |
Примечание:
Калибровочная установка на шкале с ¥bar ¥ и ¥psig ¥, может быть пересмотрена в ¥Mpa ¥ и ¥kgf / cm2 ¥, если это требуется клиентами.сварка (С) и капилляры (S).
Размеры (мм)
Электрический рейтинг
|
125 В Кондиционер |
250 В Кондиционер |
24 В DC |
||
| Неиндуктивный ток | 20А | 10А | 10А | ||
| Индукционный ток | Ток на полную нагрузку | 15А | 8А | 8А | |
| Запертый ротер | 72А | 64А | |||
Электрическая проводка
