Подробная информация о продукте:
|
| Имя: | Жидкостные выключатели потока | Индивидуальная поддержка: | OEM |
|---|---|---|---|
| Гарантия: | 1 год | Сертификация: | CE |
| Контакты: | SPDT | Электрический рейтинг: | 15(8)А 24/250ВА |
| Допустимая температура: | Падаль ((-20 ~ 120°C) | Установка: | Вертикальная установка |
| Доставка: | 3-5 рабочих дней | Кабель: | M18 |
| Чувствительный элемент: | Промежуточный | Защита: | IP65 |
| Цвет: | Белый | ||
| Выделить: | КВФС регулируемые переключатели потока жидкости,1 в переключателях потока жидкости,24В 1 дюймовый переключатель потока воды |
||

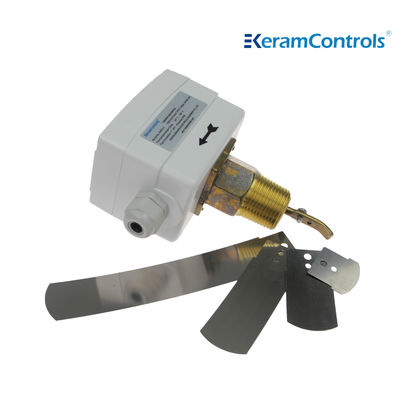

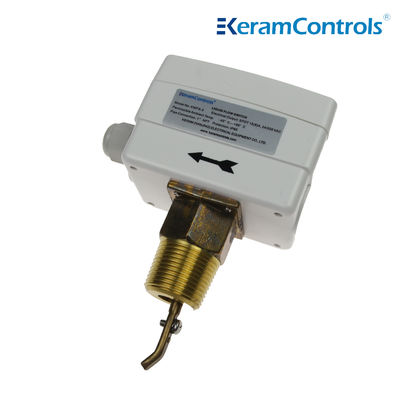

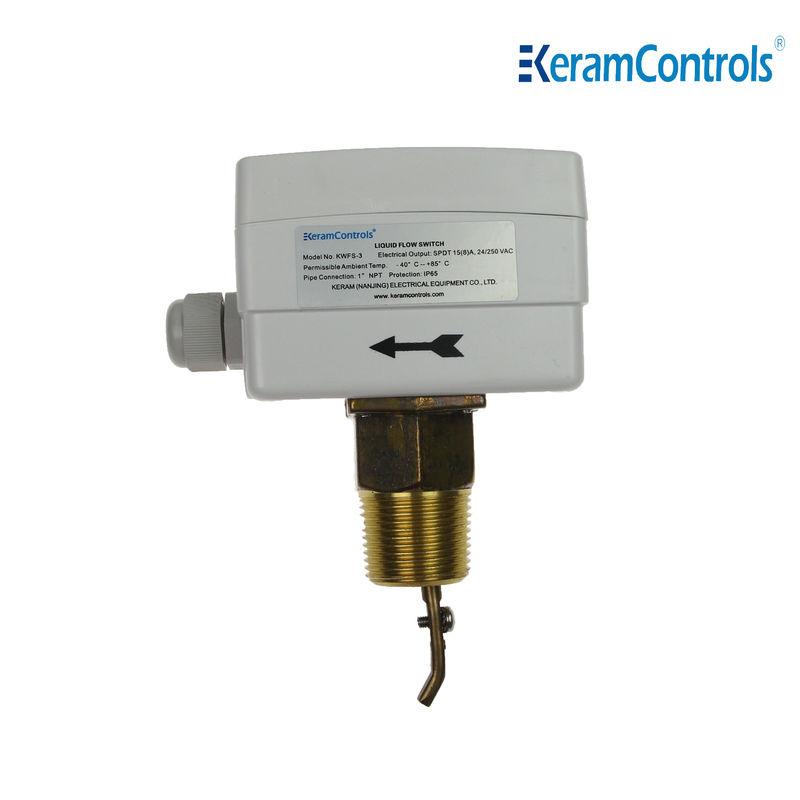

Реле потока жидкости серии KWFS, подходит для труб промышленных предприятий: отопления и кондиционирования воздуха, холодильных систем и тепловых насосов. Контроль потока воды и обычных сред.
Лопасти регулируются для установки в трубы размером от 1 до 8 дюймов.
Реле потока жидкости серии KWFS предлагает экономичное решение для подтверждения потока.
Контроль и мониторинг потока жидкости в котлах, насосах и т. д. отопительного, охлаждающего и кондиционерного оборудования.
Особенности
● Контроль потока воды и обычных сред
● Обновленный микропереключатель SPDT обеспечивает надежную работу переключателя
● Номинал переключателя 15(8A)250VAC
● IP65, корпус класса I
● Регулируемая уставка
● Лопасть из нержавеющей стали
● Латунный материал
● Макс. температура жидкости 120℃
● Макс. рабочее давление 13,5 бар
| Тип работы | Вкл/Выкл, одноступенчатый, микропереключатель |
| Выход | SPDT 15(8A) 24/250VAC |
| Скорость потока | См. таблицу скорости потока |
| Регулировка настройки скорости потока | Внутренний винт |
| Чувствительный элемент | Лопасть |
| Применение жидкостей | Горячая, охлажденная, колодезная, бассейновая и морская вода, рассол или этиленгликоль |
| Материал деталей, контактирующих с жидкостью | Латунь |
| Материал лопасти | Нержавеющая сталь |
| Температура жидкости | -20℃~120℃ |
| Допустимая температура окружающей среды | -40℃~85℃ |
| Допустимая влажность окружающей среды | 10…90% относительной влажности, без конденсации |
| Кабельный ввод | Фитинг M18 |
| Корпус | Огнестойкий ABS или PC |
| Защита | IP65 |
| Цвет | Белый |
| Вес | 1,0 кг |
Типы моделей
| Модель | Соединение |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Размер трубопровода (дюймы) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Мин. поток | Увеличение потока ①&②Подключено |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Уменьшение потока ①&③Подключено |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Макс. поток | Увеличение потока ①&②Подключено |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Уменьшение потока ①&③Подключено |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Примечание:
①Для скоростей потока с суффиксом "Z" необходимо установить лопасть 6 дюймов.
②Единица измерения скорости потока в приведенной выше таблице - GPM (м /ч)
Реле потока можно устанавливать в любом положении вдали от колен или дросселей, со стрелкой, указывающей направление потока. Если труба вертикальная, откалибруйте диапазон, чтобы уравновесить вес лопасти. Если устройство установлено вниз, следите за шлаками и применяйте его в прямой трубе, которая находится вдали от фильтров, клапанов и т. д., с длиной не менее 5 диаметров трубы выше и ниже устройства.
Примечание:
Реле потока откалибровано на заводе-изготовителе при минимальной чувствительности. Чтобы увеличить установленное значение, поверните регулировочный винт по часовой стрелке. Отсечной клапан должен быть ≥ минимального потока, необходимого для обеспечения защиты установки.
| Установить лопасть | |
| Труба | № |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 В: Каков срок поставки?
A: В соответствии со спецификацией и количеством вашего заказа, обычно 4
дня для обычных стандартных продуктов в пределах 10 шт.
2 В: Вы производитель или торговая компания?
A: Мы являемся производителем с многолетним опытом. У нас есть свой
собственный завод. Добро пожаловать на наш завод.
3 В: Можем ли мы использовать наш логотип на продуктах?
A: Да. Мы можем предоставить услуги OEM.
4 В: Есть ли у вас продукты со взрывозащищенным сертификатом?
A: Да, мы можем предложить сертификаты искробезопасности и взрывозащиты.
5 В: Какова гарантия на вашу продукцию?
A: Обычно 12 месяцев.
6 В: Какие средства транспортировки?
A: Экспресс-доставка, такая как TNT, Fedex, DHL, UPS, или логистика по индикатору.
