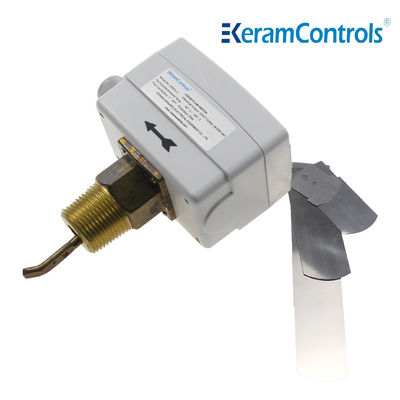

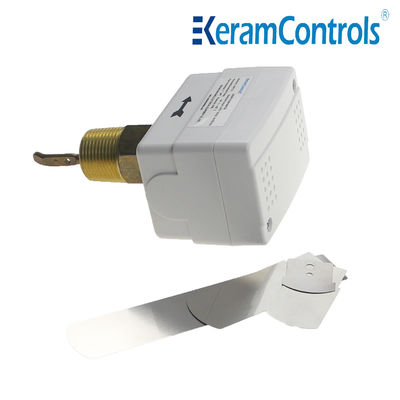

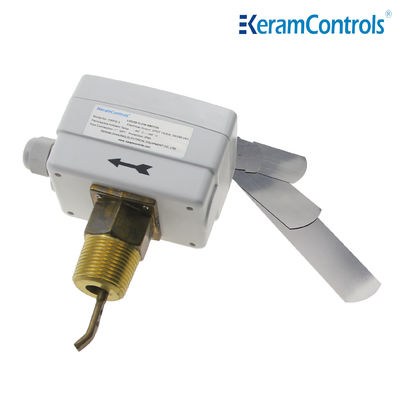

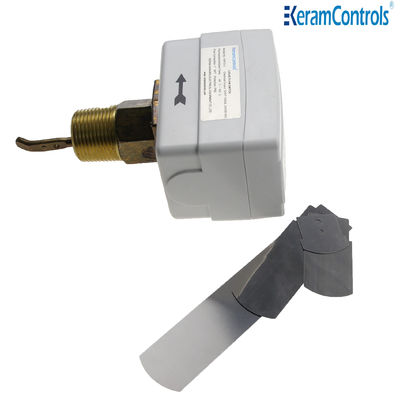

M18 SPDT Переключатель потока воды типа весла IP44 охлажденный
| Имя: | Жидкостные выключатели потока | индивидуальная поддержка: | OEM |
|---|---|---|---|
| Гарантия: | 1 год | Сертификация: | CE |
| Контактная информация: | SPDT | Электрические характеристики: | 15(8)А 24/250ВА |
| Допустимая температура: | Падаль ((-20 ~ 120°C) | Установка: | Вертикальная установка |
| Доставка: | 3-5 рабочих дней | кабель: | M18 |
| Чувствительный элемент: | Промежуточный | Защита: | IP65 |
| Цвет: | Белый | ||
| Выделить |
M18 SPDT Переключатель потока воды типа весла,M18 Переключатель потока воды типа весла,M18 IP44 переключатель потока охлажденной воды |
||
M18 SPDT Переключатель потока воды типа весла IP44 охлажденный
Описание
переключатель потока жидкости серии KWFS.
OEM IP65 латунные 24V 15A переключатели потока жидкости для отопления, кондиционирования воздуха
Выключатель жидкостного потока серии KWFS, подходящий для труб промышленных предприятий: отопления и кондиционирования воздуха, систем охлаждения и тепловых насосов.
Падлы регулируются, чтобы поместиться в 1-8 дюймовую трубу.
Ключи для пропускания жидкости серии KWFS предлагают экономичное решение для проверки потока.
Применение
Контроль и мониторинг потока жидкости в котлах, насосах и т.д., оборудовании для отопления, охлаждения и кондиционирования воздуха.
Особенности
● Управление потоком воды и обычных материалов
● Обновленный микроключ SPDT обеспечивает надежную функцию переключателя
●15 ((8A) 250VAC номинальный переключатель
● IP65, корпус класса I
● Регулируемая точка настройки
● Рыбалка из нержавеющей стали
●Медный материал
● Максимальная температура жидкости 120°С
● Максимальное рабочее давление 13,5 Ba
Спецификации
| Тип операции | Включаю/выключаю, одноступенчатый, микровыключатель |
| Выпуск | SPDT 15 ((8A) 24/250VAC |
| Коэффициенты потоков | См. таблицу расхода |
| Корректировка настройки скорости потока | Внутренний винт |
| Сенсорный элемент | Падаль |
| Жидкостные приложения | Горячая, охлажденная, скважина, бассейн и морская вода,соленая вода или этиленгликоль |
| Материалы деталей, контактирующих с жидкостью | Медь |
| Материал для гребли | Нержавеющая сталь |
| Температура жидкости | -20°C~120°C |
| Допустимая температура окружающей среды | -40°C~85°C |
| Допустимая влажность окружающей среды | 10...90% RH, неконденсирующийся |
| Ввод кабеля | Приспособление M18 |
| Жилье | Огнестойкость ABS или PC |
| Защита | IP65 |
| Цвет | Белый |
| Вес | 10,0 кг |
Типы моделей
| Модель | Соединение |
| KWFS-1 | 1/2" -14 НПТ |
| KWFS-2 | 3/4" -14 НПТ |
| KWFS-3 | " -111⁄2 НПТ |
Таблица скорости потока жидкости
| Размер трубы | 1 | 1 1⁄4. | 1 / 2 | 2 | Два с половиной. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Минимальный поток | Увеличение потока ①&2Связанные |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12,9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Снижение потока ①&3Связанные |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Максимальный поток | Увеличение потока ①&2Связанные |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Снижение потока ①&3Связанные |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6,5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Примечание:
1Для потоков с суффиксом "Z" необходимо установить 6-дюймовую веслу.
2Единицей скорости потока в приведенной выше таблице является GPM (м/ч)
Электрическая проводка
Установка
Если труба вертикальна, перекалибрируйте диапазон, чтобы сбалансировать вес весла.Если устройство установлено вниз, обратите внимание на шлаки и нанесите их в прямую трубу, удаленную от фильтров, клапанов и т.д., длиной не менее 5 раз превышающей диаметр трубы вверх по течению и вниз по течению.
Примечание:
Выключатель пропускания калиброван на фабрике на минимальной чувствительности. Чтобы увеличить клапан настройки, поверните настройка винт по часовой стрелке.Вырезательный клапан должен быть ≥ минимальный поток, необходимый для обеспечения защиты установки..
Размеры (мм)
Рыбалки
| Установка Paddle | |
| Проводка | Нет, нет, нет. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 дюйма | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 дюймов | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 дюймов | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 дюймов | 1,2,3 |
| 8"Z | 1,2,3,4 |
Частые вопросы
1 Вопрос: Каково время доставки?
A: В зависимости от спецификации и количества вашего заказа, обычно 4
В течение 10 дней для обычных стандартных продуктов.
2 Вопрос: Вы производитель или торговая компания?
A: Мы являемся производителем с многолетним опытом.
Собственная фабрика. Добро пожаловать на нашу фабрику.
3 Q: Мы можем использовать наш логотип на продуктах?
О: Да. Мы можем предоставить услуги OEM.
4 Вопрос: У вас есть продукты с сертификатом экс-доказательства?
О: Да, мы можем предложить сертификаты внутренней безопасности и огнестойкости.
5 Вопрос: Какова гарантия на ваши продукты?
О: Обычно это 12 месяцев.
6 Вопрос: Какое средство транспорта?
Ответ: экспресс, такой как TNT,Fedex,DHL,UPS или логистика по показателю.
