Промышленные заводы трубопроводки, переключатель потока жидкости из нержавеющей стали
| Защита: | IP65 | Кабельный ввод: | Штуцер M18 |
|---|---|---|---|
| Допустимая влажность окружающей среды: | RH 10… 90%, не-конденсируя | Жидкие приложения: | Горячая, охлажденная, колодезная, бассейновая и морская вода, рассол или этиленгликоль. |
| Выделить |
Переключатель потока жидкости промышленных трубопроводов,одноступенчатый переключатель потока жидкости,IP65 переключатель потока из нержавеющей стали |
||

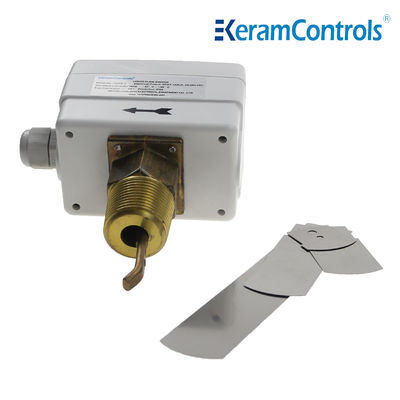

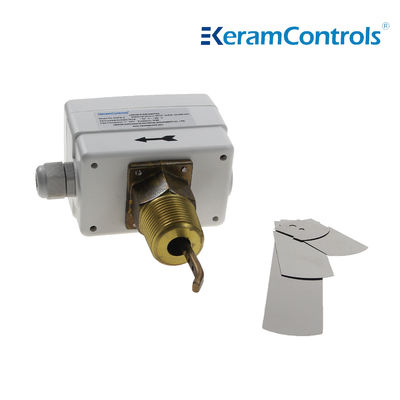

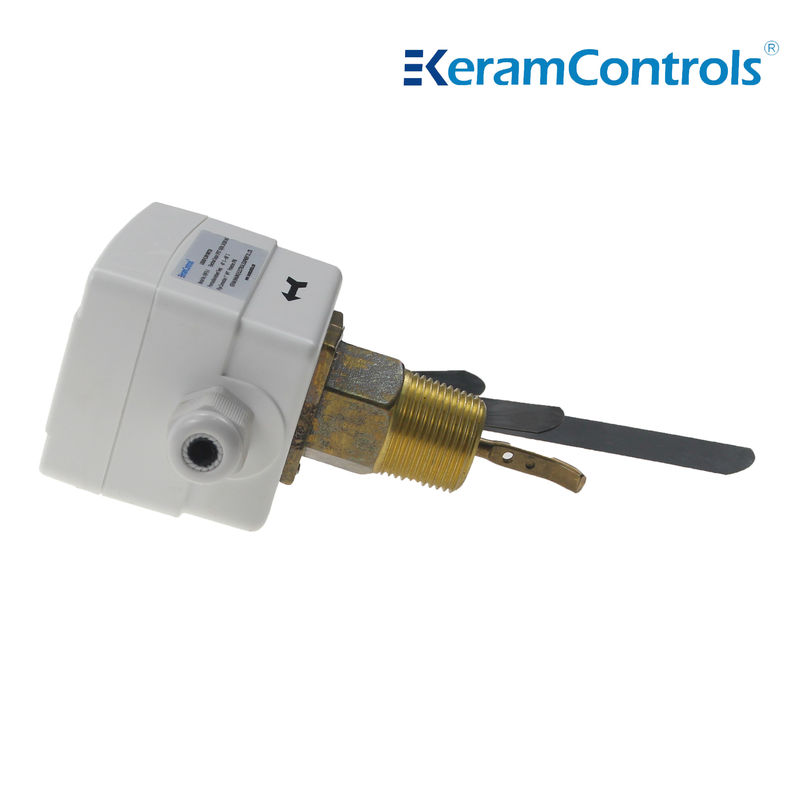

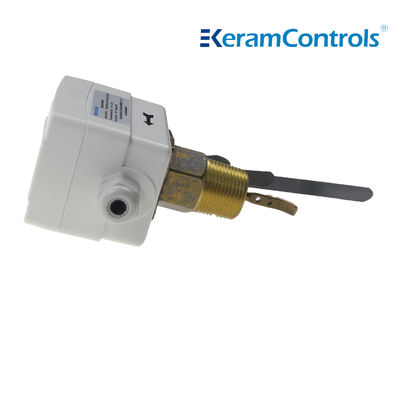

Трубопроводы промышленного предприятия Реле потока жидкости из нержавеющей стали
Описание
В переключателе потока жидкости серии KWFS используется надежный микропереключатель, срок службы контактов составляет более 500 тысяч раз, однополюсный переключатель, точная сборка, точное действие, удобная проводка, для работы нужно только открыть корпус. Принцип работы: когда расход жидкости превышает или падает ниже установленного расхода, один из его контуров закрывается, а другой открывается, что обычно используется в местах с цепным действием или защитой от отключения.
Приложение
Контролируйте и контролируйте расход жидкости в котлах, насосах и т. д. оборудования отопления, охлаждения и кондиционирования воздуха.
Функции
● Контроль расхода воды и обычных сред.
● Обновленный микропереключатель SPDT обеспечивает надежную работу переключателя.
● Номинал переключателя 15 (8 А) 250 В переменного тока.
● IP65, корпус класса I.
● Регулируемая уставка
● Лопасть из нержавеющей стали.
●Латунный материал
● Макс. температура жидкости 120 ℃
● Максимальное рабочее давление 20Ba.
Технические характеристики
| Тип операции | Вкл/Выкл, одноступенчатый, микропереключатель |
| Выход | SPDT 15(8А) 24/250В переменного тока |
| Скорость потока | См. таблицу расхода |
| Регулировка настройки расхода | Внутренний винт |
| Чувствительный элемент | Весло |
| Жидкие приложения | Горячая, охлажденная, колодезная, бассейновая и морская вода, рассол или этиленгликоль. |
| Материал деталей, контактирующих с жидкостью | Латунь |
| Материал весла | Нержавеющая сталь |
| Температура жидкости | -20℃~120℃ |
| Допустимая температура окружающей среды | -40℃~85℃ |
| Допустимая влажность окружающей среды | 10…90 % относительной влажности, без конденсации |
| Кабельный ввод | Фитинг M18 |
| Жилье | Огнестойкость ABS или ПК |
| Защита | IP65 |
| Цвет | Белый |
| Масса | 1,0 кг |
Типы моделей
| Модель | Связь |
| КВФС-1 | 1/2"-14 нормальная трубная резьба |
| КВФС-2 | 3/4" -14 NPT |
| КВФС-3 | 1"-11½ NPT |
Таблица расхода жидкости
| Размер трубопровода (дюймы) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4З | 5 | 5З | 6 | 6З | 8 | 8Z | |
| Мин.поток | Увеличение потока ①&②Подключено |
4.2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3.1) |
17,6 (4,0) |
27,5 (6.2) |
64,7 (14,7) |
35,2 (8,0) |
125 (28,4) |
57.01 (12,9) |
190,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Уменьшение потока ①&③Подключено |
2,5 (0,6) |
3,7 (0,8) |
5.0 (1.1) |
9,7 (2.2) |
11,9 (2,7) |
19 (4.3) |
50,1 (11,4) |
26,9 (6.1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Макс.поток | Увеличение потока ①&②Подключено |
9.2 (2.1) |
13.3 (3,0) |
17,6 (4,0) |
26,9 (6.1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (26,8) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Уменьшение потока ①&③Подключено |
8.1 (2,0) |
12,5 (2,8) |
16.3 (3,7) |
25.1 (5,7) |
28,6 (6,5) |
47,1 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Примечание:
①Для значений расхода с суффиксом «Z» необходимо установить 6-дюймовую лопасть.
②Единицей расхода в приведенной выше таблице является галлон в минуту (м/ч).
Электрическая проводка
Установка
Реле потока можно установить в любом положении, вдали от колен и дросселей, со стрелкой, указывающей направление потока. Если труба расположена вертикально, откалибруйте диапазон заново, чтобы сбалансировать вес лопасти. Если устройство установлено вниз, позаботьтесь о том, чтобы не образовались шлаки, и установите его на прямой трубе, находящейся вдали от фильтров, клапанов и т. д., длиной не менее 5 раз больше диаметра трубы до и после устройства.
Примечание:
Реле расхода откалибровано на заводе на минимальную чувствительность. Чтобы увеличить регулировочный клапан, поверните регулировочный винт по часовой стрелке. Запорный клапан должен иметь расход ≥ минимального, необходимого для обеспечения защиты установки.
Размеры (мм)
Весла
| Установить весло | |
| Трубка | НЕТ. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"З | 1,2,3,4 |
| 5 дюймов | 1,2,3 |
| 5"З | 1,2,3,4 |
| 6 дюймов | 1,2,3 |
| 6"З | 1,2,3,4 |
| 8 дюймов | 1,2,3 |
| 8"З | 1,2,3,4 |
