переключатель потока холодильника из нержавеющей стали HVAC
| Тип операции: | Вкл/Выкл, одноступенчатый, микропереключатель | Корректировка настройки скорости потока: | Внутренний винт |
|---|---|---|---|
| Сенсорный элемент: | Весло | Допустимая температура окружающей среды: | -40℃~85℃ |
| Защита: | IP 65 | ||
| Выделить |
Электрический двигательный шаровой клапан 3 направления,ДН20 Электрический моторный шаровой клапан |
||

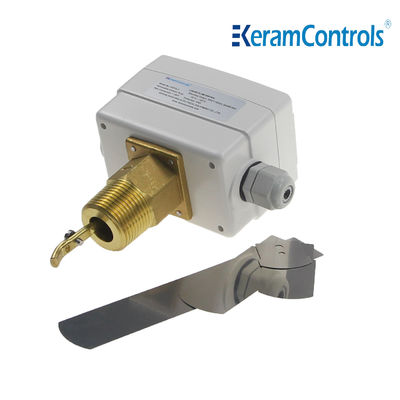

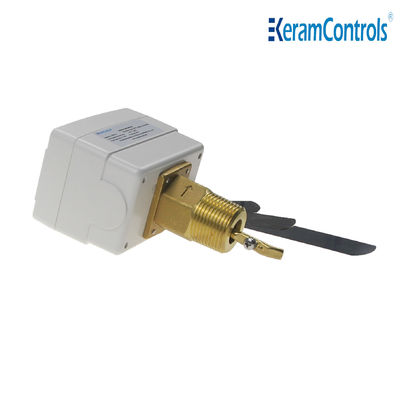

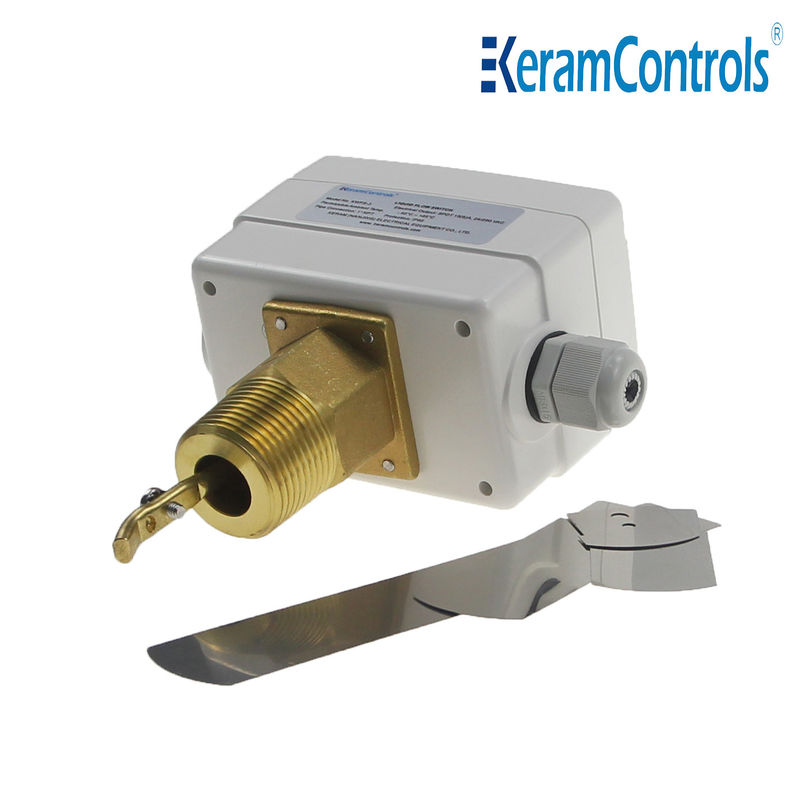

Реле потока лопастного чиллера из нержавеющей стали HVAC
Описание
Реле потока в основном устанавливается в режиме онлайн или вставляется в трубопроводы средней мощности, такие как вода, газ и нефть, для контроля расхода воды в системе водоснабжения. Когда расход воды выше или ниже определенного заданного значения, срабатывает выходной сигнал тревоги и передается на устройство, и после получения сигнала система может выполнить соответствующие индикационные действия. Избегайте или уменьшайте «сухой ожог» хозяина.
Реле потока KWFS — это переключатель потока, который можно использовать для управления потоком воды и обычных сред. Он касается лопастей через скорость потока жидкости, чтобы заставить оборудование работать, и контролирует закрытие и открытие микропереключателя с изменением потока, чтобы реализовать контроль потока, а уровень защиты IP65 позволяет использовать его в суровых условиях.
Приложение
Контролируйте и контролируйте расход жидкости в котлах, насосах и т. д. оборудования отопления, охлаждения и кондиционирования воздуха.
Функции
● Контроль расхода воды и обычных сред.
● Обновленный микропереключатель SPDT обеспечивает надежную работу переключателя.
● Номинал переключателя 15 (8 А) 250 В переменного тока.
● IP65, корпус класса I.
● Регулируемая уставка
● Лопасть из нержавеющей стали.
●Латунный материал
● Макс. температура жидкости 120 ℃
● Максимальное рабочее давление 20Ba.
Технические характеристики
| Тип операции | Вкл/Выкл, одноступенчатый, микропереключатель |
| Выход | SPDT 15(8А) 24/250В переменного тока |
| Скорость потока | См. таблицу расхода |
| Регулировка настройки расхода | Внутренний винт |
| Чувствительный элемент | Весло |
| Жидкие приложения | Горячая, охлажденная, колодезная, бассейновая и морская вода, рассол или этиленгликоль. |
| Материал деталей, контактирующих с жидкостью | Латунь |
| Материал весла | Нержавеющая сталь |
| Температура жидкости | -20℃~120℃ |
| Допустимая температура окружающей среды | -40℃~85℃ |
| Допустимая влажность окружающей среды | 10…90 % относительной влажности, без конденсации |
| Кабельный ввод | Фитинг M18 |
| Жилье | Огнестойкость ABS или ПК |
| Защита | IP65 |
| Цвет | Белый |
| Масса | 1,0 кг |
Типы моделей
| Модель | Связь |
| КВФС-1 | 1/2"-14 нормальная трубная резьба |
| КВФС-2 | 3/4" -14 NPT |
| КВФС-3 | 1"-11½ NPT |
Таблица расхода жидкости
| Размер трубопровода (дюймы) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4З | 5 | 5З | 6 | 6З | 8 | 8Z | |
| Мин.поток | Увеличение потока ①&②Подключено |
4.2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3.1) |
17,6 (4,0) |
27,5 (6.2) |
64..7 (14,7) |
35,2 (8,0) |
125 (28,4) |
57.01 (12,9) |
190,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Уменьшение потока ①&③Подключено |
2,5 (0,6) |
3,7 (0,8) |
5.0 (1.1) |
9,7 (2.2) |
11,9 (2,7) |
19 (4.3) |
50,1 (11,4) |
26,9 (6.1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Макс.поток | Увеличение потока ①&②Подключено |
9.2 (2.1) |
13.3 (3,0) |
17,6 (4,0) |
26,9 (6.1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (26,8) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Уменьшение потока ①&③Подключено |
8.1 (2,0) |
12,5 (2,8) |
16.3 (3,7) |
25.1 (5,7) |
28,6 (6,5) |
47,1 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Примечание:
①Для значений расхода с суффиксом «Z» необходимо установить 6-дюймовую лопасть.
②Единицей расхода в приведенной выше таблице является галлон в минуту (м/ч).
Электрическая проводка
Установка
Реле потока можно установить в любом положении, вдали от колен и дросселей, со стрелкой, указывающей направление потока. Если труба расположена вертикально, откалибруйте диапазон заново, чтобы сбалансировать вес лопасти. Если устройство установлено вниз, позаботьтесь о том, чтобы не образовались шлаки, и установите его на прямой трубе, находящейся вдали от фильтров, клапанов и т. д., длиной не менее 5 раз больше диаметра трубы до и после устройства.
Примечание:
Реле расхода откалибровано на заводе на минимальную чувствительность. Чтобы увеличить регулировочный клапан, поверните регулировочный винт по часовой стрелке. Запорный клапан должен иметь расход ≥ минимального, необходимого для обеспечения защиты установки.
Размеры (мм)

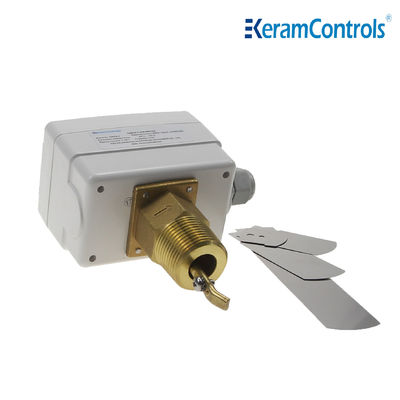

Весла
| Установить весло | |
| Трубка | НЕТ. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"З | 1,2,3,4 |
| 5 дюймов | 1,2,3 |
| 5"З | 1,2,3,4 |
| 6 дюймов | 1,2,3 |
| 6"З | 1,2,3,4 |
| 8 дюймов | 1,2,3 |
| 8"З | 1,2,3,4 |
