Переключатель датчика подачи воды 10-90%RH
| Регулировка настройки расхода: | Внутренний винт | Материал деталей, контактирующих с жидкостью: | Латунь |
|---|---|---|---|
| Кабельный ввод: | Штуцер M18 | ||
| Выделить |
Жидкостный выключатель потока 90%RH,M18 приспосабливая жидкостный выключатель потока,Переключатель датчика подачи воды M18 |
||

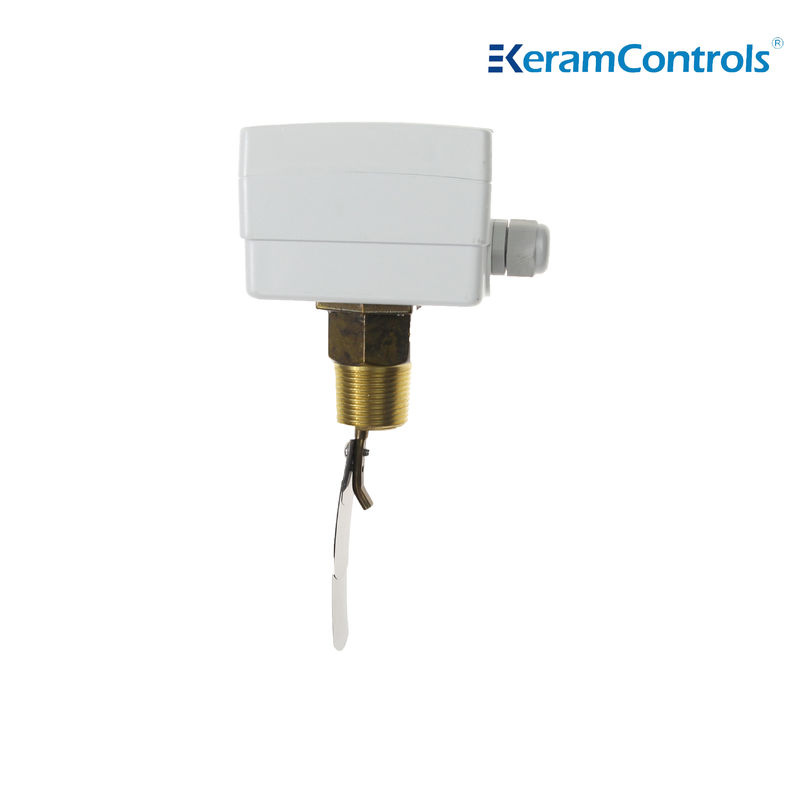

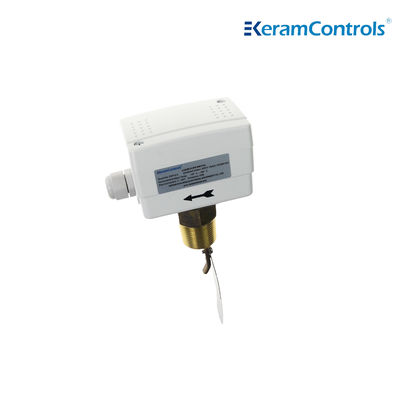

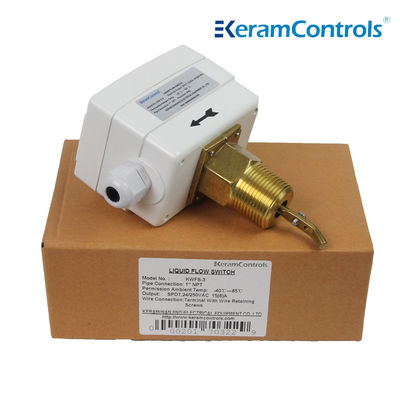

10-90% RH переключатель датчика потока воды
Описание
Механическая часть переключателя потока флапера безопасно изолирована от электронной части.и электрические компоненты не контактируют непосредственно с металлическими компонентами с большими температурными различиями. Нет проблем с электрическими компонентами, производящими конденсированную воду и вызывающими коррозию. У него есть различные типы, которые клиенты могут выбрать для адаптации к различным приложениям.
переключатель потока жидкости серии KWFS имеет выход SPDT, отличную производительность, высокую точность и надежность, может быть установлен в водопроводных трубах и не коррозионных жидкостях для меди и легко устанавливается,Управление величиной потока регулируется, и точка повторного действия является стабильной, так что оборудование может точно контролировать поток средств массовой информации.
Применение
Контроль и мониторинг потока жидкости в котлах, насосах и т.д., оборудовании для отопления, охлаждения и кондиционирования воздуха.
Особенности
● Управление потоком воды и обычных материалов
● Обновленный микроключ SPDT обеспечивает надежную функцию переключателя
●15 ((8A) 250VAC номинальный переключатель
● IP65, корпус класса I
● Регулируемая точка настройки
● Рыбалка из нержавеющей стали
●Медный материал
● Максимальная температура жидкости 120°С
● Максимальное рабочее давление 20 Ba
Спецификации
| Тип операции | Включаю/выключаю, одноступенчатый, микровыключатель |
| Выпуск | SPDT 15 ((8A) 24/250VAC |
| Коэффициенты потоков | См. таблицу расхода |
| Корректировка настройки скорости потока | Внутренний винт |
| Сенсорный элемент | Падаль |
| Жидкостные приложения | Горячая, охлажденная, скважина, бассейн и морская вода,соленая вода или этиленгликоль |
| Материалы деталей, контактирующих с жидкостью | Медь |
| Материал для гребли | Нержавеющая сталь |
| Температура жидкости | -20°C~120°C |
| Допустимая температура окружающей среды | -40°C~85°C |
| Допустимая влажность окружающей среды | 10...90% RH, неконденсирующийся |
| Ввод кабеля | Приспособление M18 |
| Жилье | Огнестойкость ABS или PC |
| Защита | IP65 |
| Цвет | Белый |
| Вес | 10,0 кг |
Типы моделей
| Модель | Соединение |
| KWFS-1 | 1/2" -14 НПТ |
| KWFS-2 | 3/4" -14 НПТ |
| KWFS-3 | " -111⁄2 НПТ |
Таблица скорости потока жидкости
| Размер трубы | 1 | 1 1⁄4. | 1 / 2 | 2 | Два с половиной. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Минимальный поток | Увеличение потока ①&2Связанные |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Снижение потока ①&3Связанные |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Максимальный поток | Увеличение потока ①&2Связанные |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Снижение потока ①&3Связанные |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6,5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Примечание:
1Для потоков с суффиксом "Z" необходимо установить 6-дюймовую веслу.
2Единицей скорости потока в приведенной выше таблице является GPM (м/ч)
Электрическая проводка
Установка
Если труба вертикальна, перекалибрируйте диапазон, чтобы сбалансировать вес весла.Если устройство установлено вниз, обратите внимание на шлаки и нанесите их в прямую трубу, удаленную от фильтров, клапанов и т.д., длиной не менее 5 раз превышающей диаметр трубы вверх по течению и вниз по течению.
Примечание:
Выключатель пропускания калиброван на фабрике на минимальной чувствительности. Чтобы увеличить клапан настройки, поверните настройка винт по часовой стрелке.Вырезательный клапан должен быть ≥ минимальный поток, необходимый для обеспечения защиты установки..
Размеры (мм)
Рыбалки
| Установка Paddle | |
| Проводка | Нет, нет, нет. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 дюйма | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 дюймов | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 дюймов | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 дюймов | 1,2,3 |
| 8"Z | 1,2,3,4 |
