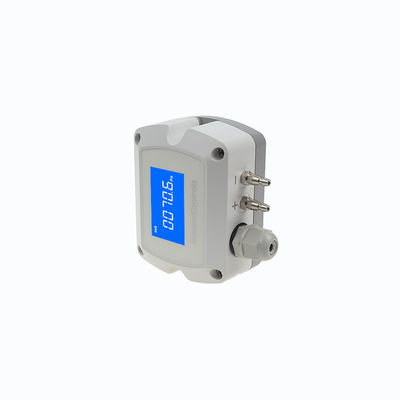

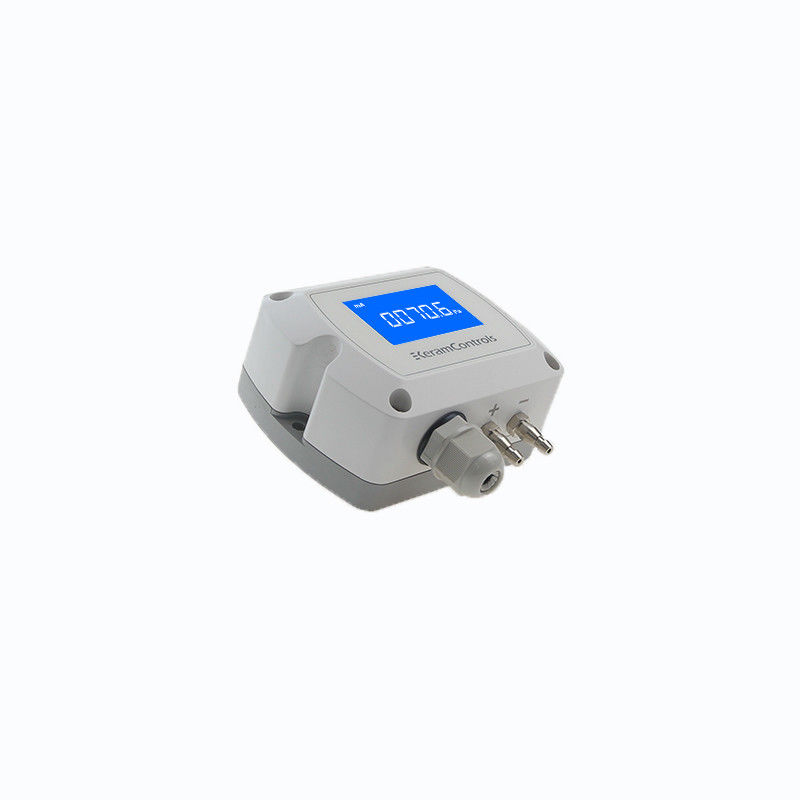

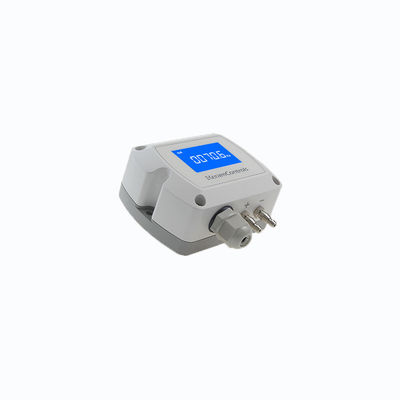

Датчик перепада давления IP65 цифров для системы HVAC
| СМИ: | Воздух и нейтральные газы | Автоматический ноль: | Ручная калибровка |
|---|---|---|---|
| Класс защиты: | IP65/NEMA 4 | Точность: | <±1% полной шкалы при температуре от -5 до +65 ℃ |
| Рабочая температура: | -20 ··· +70°C | Защита жилья: | IP65 |
| Выделить |
Датчик перепада давления IP65 цифров,Датчик перепада давления DPT HVAC,Датчик перепада давления IP65 цифров |
||
Цифровой датчик дифференциального давления
Описание
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element Они передаются по обе стороны измерительной диафрагмы через изоляционную диафрагму и жидкость наполнения в элементе.Измерительная диафрагма и электроды на изоляционных листах с обеих сторон образуют конденсатор.
При несоответствии давления с обеих сторон измеряется смещение диафрагмы, а его смещение пропорционально разнице давления.Поэтому емкость с обеих сторон не равнаОн преобразуется в сигнал пропорциональный давлению посредством колебаний и демодуляции.Принцип работы передатчика давления и передатчика абсолютного давления такой же, как и микродифференциального датчика давленияРазница заключается в том, что давление низкого давления в камере - это атмосферное давление или давление вакуума.Преобразователь A / D преобразует ток демодулятора в аналоговый сигнал, используемый микроконтроллером для оценки значения входного давления. Микропроцессор управляет работой передатчика. Кроме того, он линейнизирует датчик. Перезагрузить диапазон обнаружения. Вычислить конверсию инженерного блока, амортизации, открытия, настройки датчика,диагностика и цифровая коммуникация.
Особенность
- Диапазон от -25/+25Pa до -10000/+10000Pa (в зависимости от моделей)
- Ручная калибровка на автонуле
- Напряжение, ток, выход цифрового сигнала
- Стандартная точность < ± 1% FS
- Защита корпуса IP65
Применение
- Система HVAC
- Фармацевтические чистые помещения
- Электронные чистые комнаты
- Медицинские чистые комнаты
- Коммерческие здания
- Центр общественного транспорта
Технические данные
| Модель | KDP210 |
| Единицы измерения | Пап, ммм.2O,inWG,mmHG,KPa,mbar |
| Точность | < ± 1% FS@-5 до +65°C |
| Время ответа | 0.5s |
| Повторная стабильность | ±0,01 % при FS / Год |
| Резолюция | 0.1 Pa; 0,1 ммГ2О; 0,01mbar; 0,01mmHG |
| СМИ | Воздух и нейтральные газы |
| Операционная температура | -20...+70°С |
| Температура хранения | -40...+60°С |
| Потребление энергии | < 1,5 Вт |
| Выдерживается под давлением | x15 |
| Силовое питание | 16 ~ 30VAC/DC (3 провода) / 18 ~ 30VDC (2 провода) |
| Выходной сигнал | 4-20mA ((2 провода) |
| 4-20mA ((3 провода) | |
| 0 ~ 5В / 0 ~ 10ВДК ((3 провода) | |
| RS-485 | |
| Настраиваемый | |
| Авто нуль | Ручная калибровка |
| Жилой материал | PC&ABS, UL94V-0 |
| Класс защиты | IP65/NEMA4 |
| Дисплей | Заднесветочный ЖК-дисплей ((4-20mA 2 провода без заднесветочного освещения) |
| Кабельная железа | M16*1.5 |
Размер ((мм)
Настройка диапазона измерений
Настройка выхода ((3 провода Модель)
Ручная коррекция нулевой точки
Руководство по заказуe
KDP210-Range-display-output (Выход из диапазона отображения)
| Модель | Диапазоны | Дисплей | выходной | |||
| KDP210 | -100~+100Па | (1) | Заднее освещение LCD | (D) | 4-20mA ((2 провода) | (Е) |
| -1000~+1000Pa | (2) | 4-20mA ((3 провода) | (F) | |||
| -2000 ~ +2000Pa | (3) | 0-5/0-10VDC (3 провода) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| Настраиваемый | ||||||
