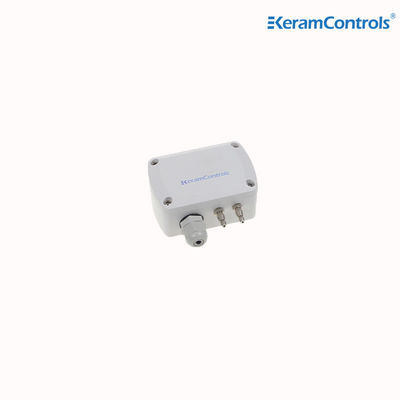

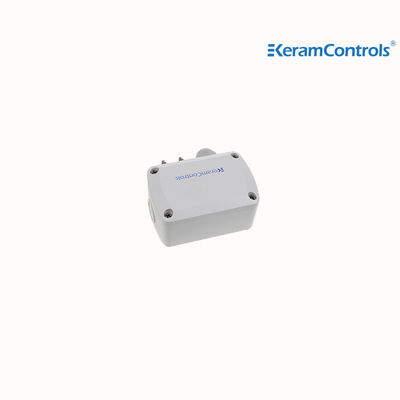

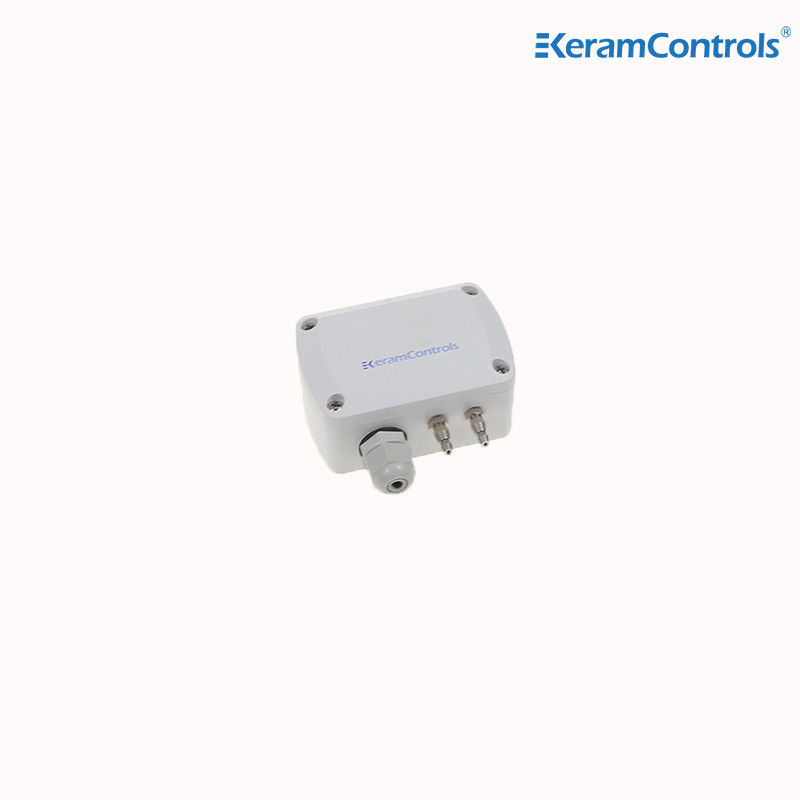

Датчик перепада давления датчика Dpt IP65 NEMA4 подгонял
| Выходной сигнал: | 4-20mA (3wire) | Температура хранения: | -40…+60℃ |
|---|---|---|---|
| Потребляемая мощность: | <1.5W | Точность: | <±1% полной шкалы при температуре от -5 до +65 ℃ |
| Выделить |
Датчик Dpt IP65,Датчик Dpt NEMA4,Подгонянный датчик перепада давления |
||
Дифференциальный датчик давления
Описание
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
Поскольку выход сигнала через мост Wheatstone на чувствительном чипе имеет хорошую линейную связь с дифференциальным давлением,можно точно измерить измеренное дифференциальное давление.
Дифференциальный передатчик давления широко используется в промышленном контроле процессов, измерении потока, медицинских приборах, аэродинамических измерениях, гидравлическом, пневматическом оборудовании и других областях.
Передатчик дифференциального давления в основном используется для измерения дифференциального давления, уровня жидкости и потока.
В нефтегазовой и нефтехимической промышленности дифференциальное давление, уровень жидкости и поток являются очень важными параметрами, поэтому дифференциальный передатчик давления может реализовать локальное отображение, дистанционное наблюдение,контроль, сигнализация и другие функции.
Особенность
- Диапазон от -25/+25Pa до -10000/+10000Pa (в зависимости от моделей)
- Ручная калибровка на автонуле
- Напряжение, ток, выход цифрового сигнала
- Стандартная точность < ± 1% FS
- Защита корпуса IP65
- При ≤ 100Pa точность <± 3%FS±2Pa
Применение
- Система HVAC
- Фармацевтические чистые помещения
- Электронные чистые комнаты
- Медицинские чистые комнаты
- Коммерческие здания
- Центр общественного транспорта
Технические данные
| Модель | KDP110 |
| Единицы измерения | Пап, ммм.2O,inWG,mmHG,KPa,mbar |
| Точность | < ± 1% FS@-5 до +65°C |
| Время ответа | 0.5s |
| Повторная стабильность | ±0,01 % при FS / Год |
| Резолюция | 0.1 Pa; 0,1 ммГ2О; 0,01mbar; 0,01mmHG |
| СМИ | Воздух и нейтральные газы |
| Операционная температура | -20...+70°С |
| Температура хранения | -40...+60°С |
| Потребление энергии | < 1,5 Вт |
| Выдерживается под давлением | x15 |
| Силовое питание | 16 ~ 30VAC/DC (3 провода) / 18 ~ 30VDC (2 провода) |
| Выходной сигнал | 4-20mA ((2 провода) |
| 4-20mA ((3 провода) | |
| 0 ~ 5В / 0 ~ 10ВДК ((3 провода) | |
| RS-485 | |
| Настраиваемый | |
| Авто нуль | Ручная калибровка |
| Жилой материал | PC&ABS, UL94V-0 |
| Класс защиты | IP65/NEMA4 |
| Кабельная железа | M16*1.5 |
Размер
Настройка диапазона измерений
Настройка выхода ((3 провода Модель)
Ручная коррекция нулевой точки
Руководство по заказуe
KDP110-Range-Output
| Модель | Диапазон | Выпуск | ||
| KDP110 | -100~+100Па | (1) | 4-20mA ((2 провода) | (Е) |
| -1000~+1000Pa | (2) | 4-20mA ((3 провода) | (F) | |
| -2000 ~ +2000Pa | (3) | 0-5/0-10В ((3 провода) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Настраиваемый | ||||
